Jak dlouho tlakové lití trvá?

Jak dlouho trvá Odlévání pod tlakem vzít? Přímá odpověď

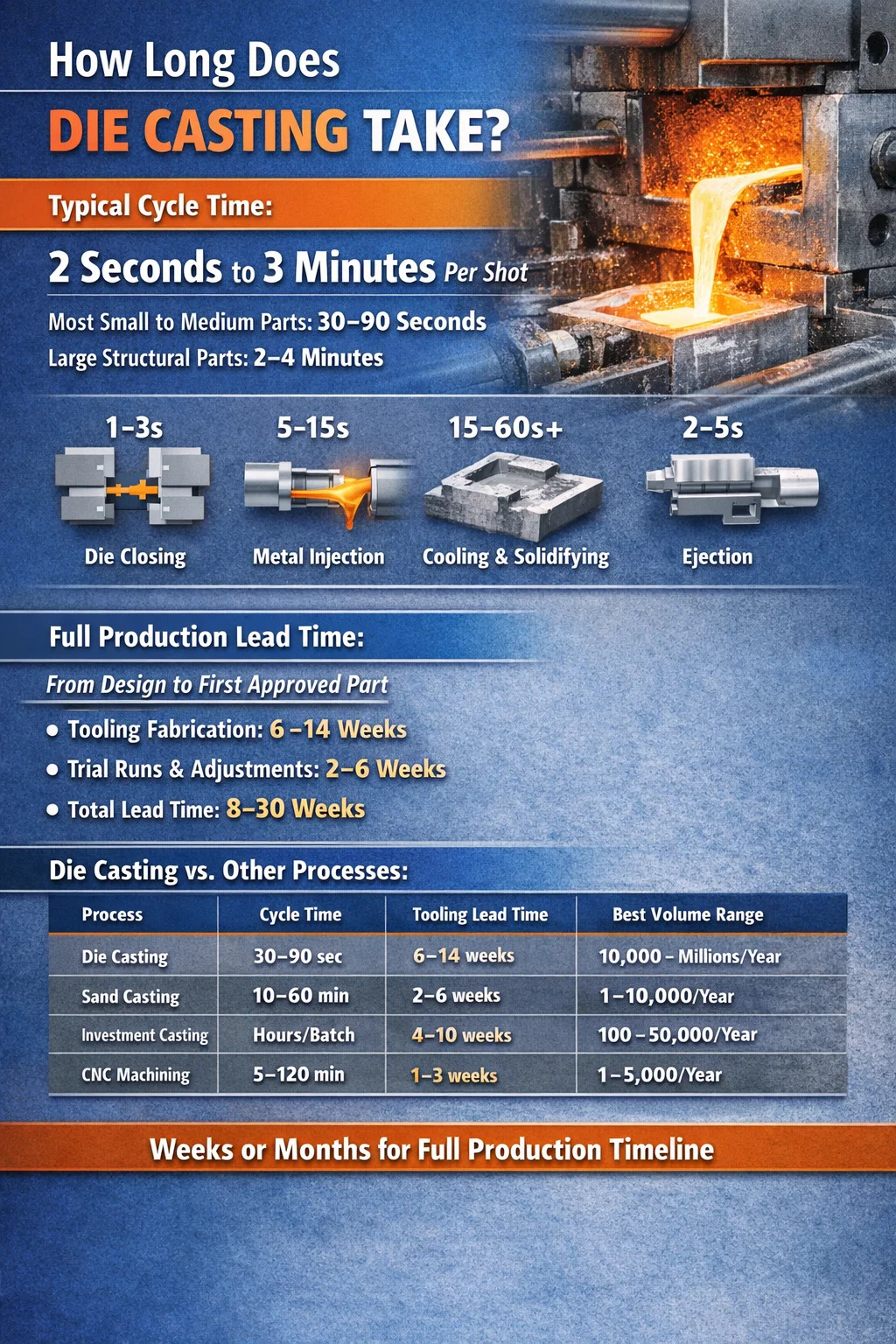

Jeden cyklus tlakového lití obvykle trvá odkudkoli 2 sekundy až 3 minuty v závislosti na velikosti součásti, typu slitiny, tloušťce stěny a konfiguraci stroje. U většiny malých až středních hliníkových nebo zinkových součástek – druhů používaných v automobilových konzolách, krytech a spotřební elektronice – spadá realistická doba cyklu mezi 30 a 90 sekund . Velké hořčíkové nebo hliníkové konstrukční díly pro elektrická vozidla mohou toto okno posunout na 2–4 ​​minuty na jeden výstřel.

Tento údaj doby cyklu vypráví jen část příběhu. Než první dobrý díl sjede z linky, operace tlakového lití zahrnuje výrobu nástrojů (která může trvat 6–14 týdnů), nastavení stroje, předehřívání formy, zkušební snímky a ověření rozměrů. Od hrubého návrhu až po schválenou výrobní část se celá časová osa měří v týdnech nebo měsících, nikoli v sekundách.

Pochopení jak cyklu jednotlivých snímků, tak celkové časové osy výroby pomáhá kupujícím, inženýrům a provozním týmům nastavit realistická očekávání a vyhnout se nákladným chybám v plánování.

Proces tlakového lití: Rozdělení času po etapách

Každý cyklus tlakového lití se skládá z několika po sobě jdoucích fází. Každý z nich spotřebovává čas a zpožďuje každou fázi kaskády do celkového cyklu. Zde je to, co se vlastně děje uvnitř každého záběru:

Zavírání a upínání matrice

Dvě poloviny matrice – pevná polovina matrice a polovina vyhazovací matrice – jsou spojeny a zajištěny vysokou upínací silou. U 400tunového stroje se studenou komorou tento krok trvá zhruba 1–3 sekundy . Větší stroje s vyšší tonáží pohybují větší hmotností a mohou vyžadovat 3–5 sekund, než se zavře a potvrdí zámek. Nedostatečná upínací síla vede k defektům blesku, takže tento krok nelze libovolně uspěchat.

Vstřikování kovu

Roztavený kov je pod tlakem vytlačován do dutiny formy. Při tlakovém lití v horké komoře – používaném hlavně pro slitiny zinku, olova a cínu – je vstřikovací mechanismus ponořen do taveniny, takže doba plnění je extrémně rychlá: 0,01 až 0,5 sekundy . Při tlakovém lití ve studené komoře – používaném pro hliník, měď a hořčík – musí být kov nejprve naběrán do samostatného brokového pouzdra a přidat několik sekund před zahájením vstřikování. Procesy skutečného plnění dutiny v chladné komoře stále probíhají 0,01 až 0,1 sekundy , ale celková fáze vstřikování včetně nabírání se blíží 5–15 sekundám.

Tuhnutí a chlazení

Toto je jedna nejdelší fáze ve většině cyklů tlakového lití. Po vstřikování se kov musí dostatečně ochladit, aby se vyvinula dostatečná strukturální tuhost pro vyhození bez deformace. Doba chlazení závisí na geometrii součásti, tloušťce stěny, vlastnostech slitiny a na tom, jak dobře jsou navrženy a udržovány kanály vodního chlazení formy.

Tenkostěnné zinkové díly (1,5–2,5 mm stěny) mohou ztuhnout 3–8 sekund . Obvykle potřebujete hliníkové díly se stěnami 3–5 mm 15–40 sekund . Mohou vyžadovat silné konstrukční hliníkové odlitky s průřezy 6–10 mm 60–120 sekund nebo více. Zkrácení doby chlazení bez vyvolání poréznosti nebo deformace je jednou z hlavních technických výzev při velkoobjemovém tlakovém lití.

Otevírání matrice a vyhazování součásti

Jakmile je díl dostatečně pevný, matrice se otevře a vyhazovací kolíky vytlačí odlitek z dutiny. Tato mechanická sekvence obvykle trvá 2–5 sekund . Díly padají na dopravník nebo do zhášecí nádrže. Síla vyhazování musí být pečlivě zkalibrována – příliš malá a díl se lepí; příliš mnoho a tenké prvky se lámou nebo deformují.

Mazání a resetování

Po vyhození aplikují roboty nebo stříkací systémy na povrch kavity uvolňovací mazivo (obvykle na vodní bázi). To zabraňuje lepení a pomáhá řídit teplotu matrice. Doba stříkání se liší od 2 až 10 sekund v závislosti na složitosti formy a počtu rozprašovacích trysek. Cykly odfouknutí k odstranění přebytečného maziva přidají další 1–3 sekundy. Kostka se poté uzavře a začíná další cyklus.

Typické doby cyklů podle slitiny a typu součásti

Různé slitiny mají různé tepelné vlastnosti, vstřikovací tlaky a chování při tuhnutí. Níže uvedená tabulka ukazuje reprezentativní doby cyklů pro běžné materiály pro tlakové lití napříč kategoriemi velikostí dílů:

Zinek trvale produkuje nejkratší doby cyklů díky svému nižšímu bodu tání (přibližně 380–420 °C), rychlejšímu tuhnutí a kompatibilitě se stroji s horkou komorou, které eliminují krok nabírání. Hliník vyžaduje výrazně delší dobu chlazení kvůli své vyšší tepelné hmotnosti a teplotě lití (620–680 °C). Slitiny mědi s teplotami lití nad 900 °C vyžadují robustní materiály forem a prodloužené chlazení, díky čemuž patří k nejpomalejším v lití pod tlakem.

Faktory, které řídí, jak dlouho tlakové lití trvá

Doba cyklu není libovolné číslo přidělené výrobcem stroje. Vyplývá ze specifických fyzikálních a procesních proměnných, které mohou inženýři měřit, modelovat a – do značné míry – řídit. Nejvíce ovlivňující faktory jsou:

Tloušťka stěny a geometrie součásti

Doba ochlazování se měří zhruba s druhou mocninou tloušťky stěny. Zdvojnásobte tloušťku stěny a zhruba zčtyřnásobíte požadovanou dobu chlazení, vše ostatní je stejné. Díl s nominální stěnou 3 mm, který se ochladí za 20 sekund, bude potřebovat přibližně 80 sekund, pokud bude přepracován na 6 mm. To je důvod, proč revize design for manufacturability (DFM) neustále prosazují jednotné, tenké stěny – nejen kvůli úspoře materiálu, ale také proto, aby doby cyklů a náklady na kus byly zvládnutelné.

Geometrie také ovlivňuje dobu plnění. Složité kavity s úzkými žlábky, tenkými žebry a více jádry vyžadují nižší rychlosti vstřikování nebo riskují poréznost způsobenou turbulencí. Díly s hlubokými kapsami nebo podříznutím vyžadují boční akce (posuvná jádra), které přidávají mechanické kroky k otevírání a zavírání.

Řízení teploty matrice

Teplota matrice má přímý a silný vliv na dobu cyklu. Příliš studené matrice způsobují předčasné tuhnutí, chybné chody a studené uzávěry. Příliš horké matrice prodlužují dobu chlazení a riskují pájení (přilepení kovu k matrici). Optimální teplotní okno formy pro tlakové lití hliníku je typicky 150–250 °C na povrchu dutiny, udržované pomocí kombinace vnitřních kanálů vodního chlazení a vnějšího chlazení rozprašováním.

Regulátory teploty matrice (DTC) cirkulují ohřátou vodu nebo olej skrz matrici, aby stabilizovaly teplotu během spouštění a udržovaly ji během trvalé výroby. Dobře navržený chladicí okruh může zkrátit dobu tuhnutí o 20–35 % ve srovnání s neoptimalizovanou matricí stejné geometrie. Špatně umístěná chladicí vedení – příliš daleko od silných sekcí – zanechávají horká místa, která nutí operátory uměle prodlužovat dobu chlazení, aby se předešlo zkroucení nebo puchýřům.

Tonáž a rychlost stroje

Stroje s vyšší tonáží přemísťují těžší desky a vyžadují více času pro zdvihy při otevírání a zavírání matrice, a to i s rychlými hydraulickými nebo elektrickými pohony. 160tunový stroj může dokončit cyklus upnutí za 1,5 sekundy; stroji o hmotnosti 2 000 tun, který vyrábí konstrukční díly automobilů, může upnutí trvat 5–8 sekund. Elektrické tlakové licí stroje (poháněné servomotorem) obecně dosahují rychlejších a opakovatelnějších upínacích a vstřikovacích pohybů než starší pouze hydraulické stroje, u středně velkých dílů často ořezávají 2–5 sekund na cyklus.

Počet dutin

Vícedutinové zápustky produkují více dílů na jeden výstřel, aniž by se proporcionálně prodlužovala doba cyklu. Jednodutinová matrice pro malý zinkový konektor může běžet rychlostí 15 sekund na cyklus, což dává 4 výstřely za minutu. 16dutinová matrice pro stejný díl na stejném stroji stále běží zhruba za 15–20 sekund na cyklus, ale nyní produkuje 16 dílů na cyklus namísto jednoho – efektivně snižuje čas na jeden kus z 15 sekund na méně než 1,5 sekundy. Kompromisem jsou vyšší náklady na matrici (16dutinová zinková matrice může stát 80 000–150 000 USD oproti 15 000–30 000 USD za jednu dutinu) a složitější kontrola kvality.

Úroveň automatizace

Ruční operace – kdy operátor nabírá kov, ručně odebírá díly a stříká matrici ruční pistolí – zavádí variabilitu doby cyklu 10–30 %. Robotická extrakce, automatizované stříkací systémy a integrované ořezávací lisy tuto variabilitu odstraňují. V plně automatizovaných velkoobjemových závodech vyrábějících automobilové díly se variace mezi jednotlivými cykly běžně udržuje pod 1 sekundu, což umožňuje přesné předpovídání výkonnosti a konzistentní metalurgickou kvalitu.

Doby lití pod tlakem: Od návrhu k prvnímu výrobnímu dílu

Pro kupující a projektové manažery je doba cyklu na jeden výstřel často méně bezprostředně relevantní než celková doba realizace od nákupní objednávky po první schválenou zásilku. Tato časová osa se dělí do několika odlišných fází:

Návrh a výroba nástrojů

Formy pro tlakové lití jsou složité, přesně opracované nástroje vyrobené z nástrojové oceli H13 pro práci za tepla nebo ekvivalentních jakostí. Obvykle vyžaduje středně složitý nástroj pro tlakové lití hliníku – jedna dutina, mírná geometrie, žádné boční akce 6–10 týdnů vyrobit podle schváleného návrhu. Zápustky s více bočními akcemi, složitým vnitřním chlazením nebo úzkými rozměrovými tolerancemi mohou trvat 10–16 týdnů . Náklady na nástroje se pohybují od přibližně 15 000 USD za jednoduchou zinkovou matrici až po více než 300 000 USD za velkou konstrukční hliníkovou matrici s vakuovými systémy a více jádry.

Dodavatelé v Číně a jihovýchodní Asii často uvádějí 4–6 týdnů na nástroje, ale to často vylučuje cykly přezkoumání návrhu a může zahrnovat zhuštěné časové osy, které zvyšují počet zkušebních záběrů a zdržují schvalování dílů.

Zkušební výstřely a kvalifikace dílů

Poté, co je matrice nainstalována na stroj, proces začíná výstřely T1 (první zkušební). Tyto počáteční snímky se používají ke stanovení základních parametrů procesu – rychlosti vstřikování, plnicího tlaku, teploty formy a doby chlazení. Je extrémně vzácné, aby matrice produkovala shodné díly v první den zkoušek. Většina programů má rozpočet 2–4 kola zkoušek po dobu 2–6 týdnů k vyladění procesu, řešení rozměrových odchylek a vyřešení povrchových defektů.

Tlakové odlitky pro automobilový průmysl vyžadují PPAP (Production Part Approval Proces) nebo ekvivalentní dokumentaci, včetně zpráv o rozměrech, certifikace materiálů a studií způsobilosti procesu (Cpk ≥ 1,67 u kritických vlastností). Tato fáze dokumentace může přidat další 2–4 týdny poté, co díly projdou kontrolou rozměrů.

Souhrn celkových dodacích lhůt

• Jednoduchá součást, žádné vedlejší akce, neautomobilové: 8–14 týdnů od objednávky nářadí po první schválenou zásilku
• Středně složité automobilové tlakové lití: 14–22 týdnů
• Velká konstrukční část s vakuovým litím a PPAP: 20–30 týdnů
• Prototypové lití pod tlakem (měkké nástroje, hliníkové nebo kirksite raznice): 2–4 týdny , omezený objem, nižší přesnost

Tlakové lití horké komory vs studené komory: Porovnání času

Dvě hlavní kategorie procesu tlakového lití se výrazně liší v rychlosti kvůli jejich základní mechanické architektuře:

Tlakové lití v horké komoře

U strojů s horkou komorou je vstřikovací válec (husí krk) trvale ponořen v lázni roztaveného kovu. Když se píst zatáhne, kov automaticky naplní komoru. Když postupuje, kov je protlačen přes husí krk a do matrice. Protože neexistuje žádný samostatný naběrací krok, časy cyklů jsou výrazně kratší — malé zinkové části mohou na vícedutinových matricích cyklovat rychlostí 300–500 výstřelů za hodinu. Tento proces je omezen na slitiny s nízkou teplotou tání (zinek, olovo, cín, trochu hořčíku), protože vyšší teploty rychle degradují ponořené součásti.

Tlakové lití ve studené komoře

Stroje se studenou komorou udržují vstřikovací mechanismus oddělený od tavicí pece. Operátor nebo automatizovaný robot s naběračkou před každým cyklem přenese odměřenou dávku kovu do brokové manžety. Toto dodává 5–15 sekund na cyklus ve srovnání s horkou komorou, ale umožňuje zpracování vysokoteplotních slitin, jako je hliník, hořčík a měď, které by zničily ponořený husí krk. Většina tlakového lití podle hmotnosti – zejména automobilové hliníkové díly – využívá stroje se studenou komorou.

Z praktického hlediska by zinkový konektor vyrobený na stroji s horkou komorou mohl stát 0,08–0,25 USD za kus pouze v době cyklu. Stejná geometrie součásti přepracovaná z hliníku na stroji se studenou komorou by mohla mít náklady související s dobou cyklu ve výši 0,40–1,20 USD za kus – skutečný nákladový faktor ve velkoobjemových aplikacích spotřební elektroniky, kde se každou sekundu počítají stovky milionů jednotek ročně.

Jak tlakové lití ve srovnání s jinými výrobními procesy v rychlosti

Tlakové lití je jednou z nejrychlejších metod výroby složitých kovových dílů v měřítku, ale jeho rychlostní výhoda je nejvýraznější při velkých objemech. Srovnání s jinými běžnými procesy tváření kovů objasňuje, kde stojí tlakové lití:

Výhoda rychlosti tlakového lití oproti lití do písku a investičnímu lití je podstatná – často 10x až 50x rychlejší na díl při plné výrobě. Tato rychlostní výhoda v kombinaci s vynikající opakovatelností rozměrů (tolerance ±0,1 mm na nekritických prvcích se běžně dodržuje) vysvětluje, proč tlakové lití dominuje ve výrobě automobilů, spotřební elektroniky a zařízení v objemech přesahujících zhruba 10 000 dílů ročně.

Strategie pro zkrácení doby cyklu tlakového lití

Při velkoobjemové výrobě se i 5sekundové zkrácení doby cyklu promítá přímo do měřitelných úspor nákladů. Díl běžící rychlostí 60 sekund na cyklus na stroji se zatížením 120 USD/hodinu stojí 2,00 USD za cyklus. Zkraťte to na 50 sekund a cena za kus klesne na 1,67 $ – 16,5% snížení bez změny materiálu, práce nebo režie. Při 1 milionu dílů za rok to představuje roční úsporu 330 000 USD díky jedinému vylepšení procesu. Nejúčinnější strategie zkrácení doby cyklu jsou:

Optimalizujte návrh chladicího okruhu

Konformní chlazení – kde chladicí kanály sledují obrys dutiny spíše než běží v přímých liniích – může zkrátit dobu chlazení 20–40 % ve srovnání s konvenčními vrtanými kanály. Konformní kanály jsou vyráběny pomocí aditivní výroby (3D tisk břitových destiček z nástrojové oceli) a umísťují chladicí vodu mnohem blíže ke složitým povrchům. Příplatek za vstupní nástroje (obvykle 10 000 – 40 000 USD navíc za sadu břitových destiček) se rychle obnoví ve velkoobjemových programech.

Používejte intenzifikační tlak správně

Použití vysokého intenzifikačního tlaku (tlak 2. fáze) ihned po vyplnění dutiny vtlačí kov do každého detailu a kompenzuje smrštění během tuhnutí. Správná intenzifikace snižuje mikroporéznost, což zase umožňuje tenčí stěny – které se rychleji ochlazují. Toto je nepřímá, ale účinná cesta ke kratším dobám cyklů díky lepší spolehlivosti návrhu součásti.

Minimalizujte teplotu vysunutí

Díly mohou být vyhazovány při vyšších teplotách, než mnozí operátoři předpokládají, za předpokladu, že geometrie není náchylná k deformaci a umístění vyhazovacího kolíku je správné. Testování pomocí tepelného zobrazování a měření deformace umožňuje týmům experimentálně určit minimální bezpečnou dobu chlazení. Mnoho výrobních programů běží o 10–20 % delší doby chlazení, než je nutné, jednoduše proto, že po počátečním nastavení nebyly nikdy znovu optimalizovány.

Implementujte monitorování procesů v reálném čase

Moderní tlakové licí stroje vybavené snímači tlaku v dutině, rychlosti plunžru a teploty formy mohou automaticky upravovat parametry procesu od záběru k záběru. Toto adaptivní řízení zabraňuje příliš konzervativním dobám chlazení, které obsluha nastavuje ručně, aby se zabránilo občasným vadným výstřelům. Konzistentní podmínky procesu také snižují míru zmetkovitosti, což efektivně zlepšuje čistou průchodnost, aniž by se vůbec měnil cyklus stroje.

Redesign pro jednotnou tloušťku stěny

Tlusté výstupky, žebra nebo podložky, které se výrazně odchylují od jmenovité tloušťky stěny, vytvářejí horká místa, která určují minimální dobu chlazení pro celý díl. Tato úzká místa může odstranit odstranění tlustých částí, přidání poloměrových přechodů a nahrazení pevných podložek žebrovanými strukturami. V jednom zdokumentovaném přepracování automobilového držáku se zmenšením maximální stěny z 8 mm na 5 mm (při zachování pevnosti díky geometrii žeber) zkrátila doba chlazení ze 75 sekund na 42 sekund – 44% snížení, které posunulo díl do výrazně menší a levnější třídy strojů.

Operace po odlévání a jejich časové požadavky

Výstřel pod tlakem je jen začátek. Většina tlakově litých dílů vyžaduje další operace, než jsou připraveny k odeslání nebo montáži. Tyto kroky po odlévání zvyšují čas – někdy více než samotný cyklus odlévání – a musí být naplánovány do celkového plánování výroby:

• Ořezávání/odstranění: Odstranění záblesků (tenká kovová žebra na dělicích čarách) a systémy žlab/brána. Manuální vymazání: 30–120 sekund na díl. Automatický ořezový lis: 3–10 sekund na díl.
• Tryskání: Čištění povrchu a zlepšení textury. Dávkový cyklus: 5–15 minut pro zatížení dílů.
• CNC obrábění: Vrtání, závitování a přesné frézování litých povrchů. Čas se velmi liší: 30 sekund až 10 minut v závislosti na funkcích a upevnění.
• Tepelné zpracování (T5/T6 pro hliník): Léčba roztokem a umělé stárnutí může zabrat 6–24 hodin celkem a vyžaduje plánování dávkové pece.
• Povrchová úprava (eloxování, práškové lakování, lakování): 1–48 hodin v závislosti na procesu a třídě konečné úpravy.
• Kontrola a měření rozměrů: Kontrola CMM na prvních článcích nebo vzorových plánech: 10–60 minut na díl pro komplexní zprávy.

Pokud jsou zahrnuty operace po odlévání, může být celkový čas výroby na díl v dílně měřen spíše v hodinách nebo dnech než v sekundách. Efektivní výrobní buňky kombinují robotickou extrakci, inline ořezávací lisy a integrované dopravníky, aby se minimalizovala doba mezi operacemi a snížily se zásoby během procesu.

Běžné mylné představy o době tlakového lití

Několik přetrvávajících nedorozumění ohledně časových linií tlakového lití způsobuje problémy při získávání zdrojů, plánování programu a odhadu nákladů:

"Odlévání je vždy rychlé"

Tlakové lití je rychlé pro velkoobjemovou, opakovanou výrobu identických dílů. U malých objemů to není rychlé, protože časové ose dominuje doba přípravy nástrojů. U objednávky prototypu 500 kusů činí 10týdenní dodací lhůta lití pod tlakem pomalejší než CNC obrábění nebo dokonce investiční lití, pokud jde o čas do prvního dílu. To je důvod, proč jako kategorie existuje prototypové tlakové lití s ​​dočasnými hliníkovými nástroji – akceptuje omezenou životnost nástroje, aby bylo možné díly získat rychleji.

"Rychlejší doba cyklu vždy znamená nižší náklady"

Zkrácení doby cyklu pod procesně stabilní minimum zvyšuje zmetkovitost a frekvenci údržby matrice. 10sekundové snížení doby chlazení, které zvyšuje zmetkovitost z 2 % na 8 %, šetří strojní čas, ale zvyšuje náklady na kov a přepracování. Optimální doba cyklu minimalizuje celkové náklady na dobrý díl – nejen čas stroje. To vyžaduje, aby náklady na šrot a přepracování byly zohledněny spolu s mírou zatížení stroje.

"Uváděná dodací lhůta mého dodavatele je celková dodací lhůta"

Dodavatelé obvykle uvádějí dodací lhůtu nástrojů a někdy dodací lhůtu vzorku T1. Zřídka zahrnují čas na iterace přezkoumání návrhu, schvalování rozměrů na straně zákazníka, přípravu dokumentace PPAP nebo logistiku. Kupující, kteří berou uvedený čas na obrábění jako celkový čas do výroby, se pravidelně ocitají se 4–8týdenním zpožděním oproti plánu. Realistický plán programu přidává k uvedenému číslu dodavatele minimálně 3–6 týdnů na schválení dílů a nastavení dodavatelského řetězce.
