Jaká je hlavní výhoda tlakového lití?

Hlavní výhodou tlakového lití je jeho schopnost vyrábět velké objemy složitých, rozměrově přesných kovových dílů vysokou rychlostí s minimálním následným zpracováním. V jediném výrobním cyklu poskytuje tlakové lití těsné tolerance, hladké povrchové úpravy a konzistentní opakovatelnost, které se může vyrovnat jen málo jiných procesů tváření kovů. Pro průmyslová odvětví, kde záleží na přesnosti i propustnosti – automobilový průmysl, elektronika, letecký průmysl, spotřební zboží – je tlakové lití na průsečíku efektivity a kvality.

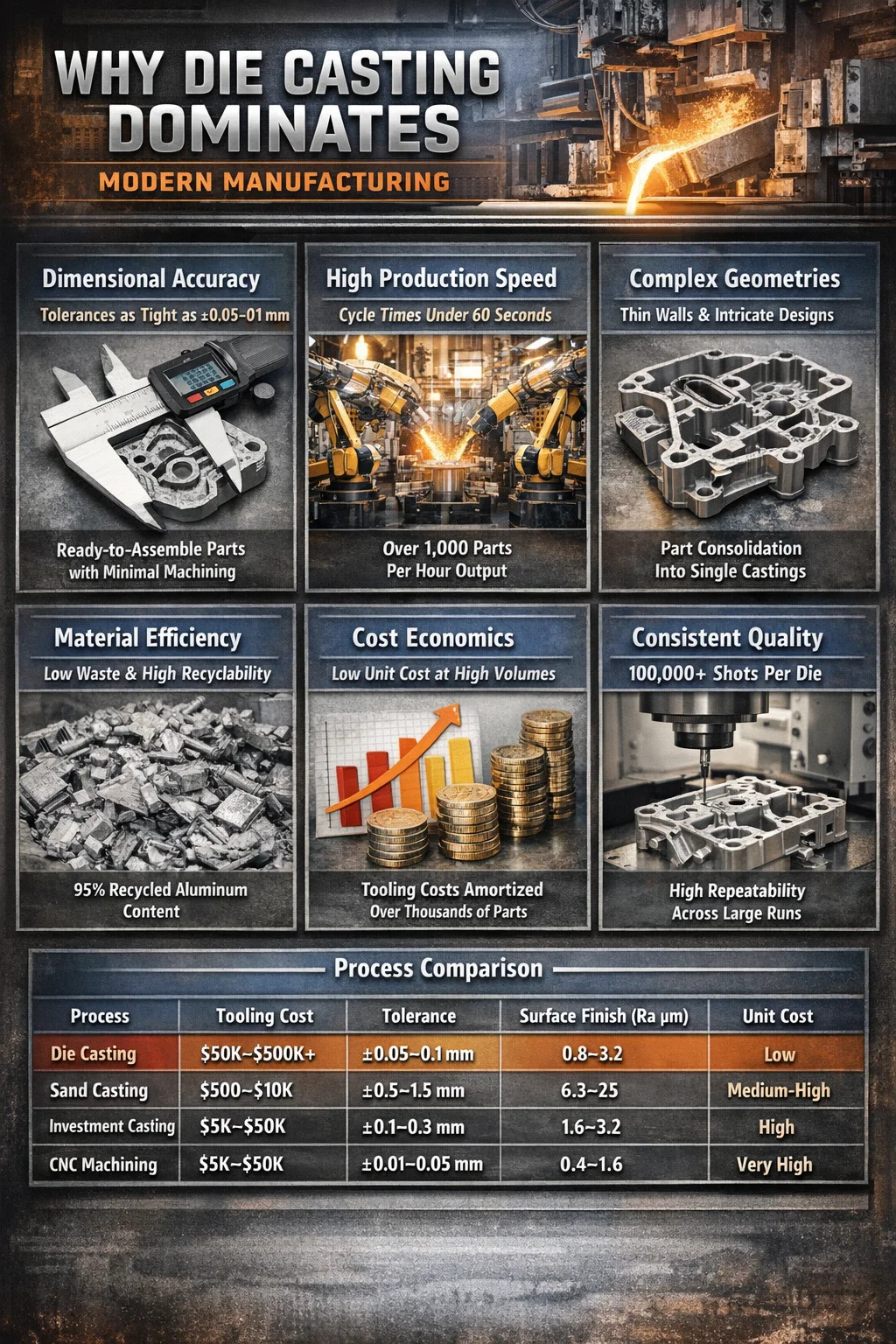

Tento článek přesně rozebírá, proč tlakové lití zaujímá dominantní postavení v moderní výrobě, zahrnuje rozměrovou přesnost, rychlost, materiálovou efektivitu, nákladovou ekonomiku a srovnání s konkurenčními procesy.

Rozměrová přesnost a těsné tolerance

Odlévání pod tlakem trvale dosahuje tolerancí tak těsných jako ±0,1 mm u většiny prvků a v nastaveních přesných nástrojů jsou dosažitelné tolerance ±0,05 mm. Tato úroveň přesnosti je zabudována do samotného procesu – roztavený kov je vstřikován pod vysokým tlakem (v rozmezí od 1 500 do více než 25 000 psi v závislosti na slitině a geometrii součásti) do kalených ocelových matric, které si zachovávají svůj tvar po stovky tisíc výstřelů.

Co to znamená v praxi: díly vycházejí z procesu tlakového lití připravené k montáži nebo vyžadují pouze drobné sekundární obrábění. Díry, závity, výstupky, žebra a podříznutí lze často odlévat přímo do součásti. Ve srovnání s litím do písku, které má typicky tolerance ±0,5 mm nebo horší, tlakové lití výrazně snižuje potřebu CNC dokončovacích operací.

Například u automobilových převodových skříní musí být otvory pro uložení ložisek udržovány ve zlomcích milimetru. Hliníková pouzdra odlévaná pod tlakem toho dosahují přímo z formy, čímž se zkracuje čas stroje na součást z 20 minut CNC práce na 3–5 minut lehkého dokončování.

Vysoká rychlost výroby a doba cyklu

Rychlost je jednou z určujících předností procesu tlakového lití. V závislosti na velikosti součásti a slitině se časy cyklu pohybují od méně než 10 sekund u malých součástí ze zinkového odlitku do 60–90 sekund u větších hliníkových součástí. Jediný tlakový licí stroj s vícedutinovou matricí dokáže vyrobit tisíce hotových dílů za směnu.

Zejména tlakové lití zinku je mimořádně rychlé. Drobné zinkové součástky — pouzdra konektorů, zajišťovací mechanismy, miniaturní konstrukční díly — lze vyrábět s překračujícím množstvím 1000 výstřelů za hodinu na strojích s horkou komorou. Tato propustnost není jednoduše dosažitelná při investičním lití, kování nebo obrábění z tyčového materiálu.

Linky na vysokotlaké lití (HPDC) v automobilovém sektoru běží téměř nepřetržitě, s automatizovaným vyjímáním dílů, ořezáváním a kontrolou kvality integrovanými přímo do buňky. Výstupem může být dobře optimalizovaný článek HPDC produkující hliníkové uložení motoru nebo skříně převodovky 400 až 600 kompletních dílů za směnu s minimálním zásahem obsluhy.

Tato výhoda rychlosti se spojuje s velkými výrobními sériemi. Když potřebujete 500 000 identických dílů za rok, jednotkové náklady na nástroje se rychle amortizují a výhoda doby cyklu se přímo promítne do nižších mzdových nákladů na díl.

Schopnost komplexní geometrie

Tlakové lití umožňuje výrobu součástí s komplikovanou geometrií, které by byly neúměrně drahé při obrábění a často nemožné při kování. Vnitřní průchody, tenké stěny, složité vnější profily, integrované montážní prvky a dekorativní povrchové textury, to vše lze začlenit do jediného tlakově litého dílu.

Možnost tenké stěny

Hliníkové tlakové odlitky běžně dosahují tloušťky stěny 1,5 až 2,5 mm . Zinek, který má vynikající tekutost, může vytvářet stěny tenké jako 0,4 mm po malých částech. Tato schopnost je rozhodující pro snížení hmotnosti v automobilovém a leteckém průmyslu a pro zmenšení rozměrů skříní spotřební elektroniky.

Konsolidace části

Jednou z ekonomicky nejvýznamnějších aplikací geometrie tlakového lití je konsolidace dílů – spojení dříve vyrobených a sestavených komponent do jediného tlakově litého dílu. Teslovo použití velkoformátového tlakového lití (Giga Casting) se konsolidovalo více než 70 jednotlivých lisovaných a svařovaných dílů v zadní konstrukci podvozku Modelu Y do jediného hliníkového tlakového odlitku. To eliminovalo montážní přípravky, svařovací roboty a spojovací operace na velké části konstrukce karoserie.

Podobná logika platí v menším měřítku v mnoha odvětvích. Hydraulický rozdělovací blok litý pod tlakem může nahradit obrobený blok a více svařovaných armatur a portů, čímž se sníží počet dílů a potenciální místa úniku.

Kvalita povrchové úpravy

Tlakovým litím se vyrábí povrchové úpravy v rozsahu Ra 0,8 až 3,2 um přímo z matrice, bez dalšího obrábění nebo leštění. To je výrazně hladší než lití do písku (Ra 6,3–25 µm) a srovnatelné s lehkými operacemi obrábění.

Hladký povrch jako odlitek je vhodný pro přímé lakování, práškové lakování, eloxování nebo pokovování bez náročné přípravy povrchu. Pro výrobky určené pro spotřebitele – kliky, pouzdra, ozdobné lišty – to znamená nižší náklady na konečnou úpravu a rychlejší dosažení prodejního vzhledu.

Nástroje pro tlakové lití mohou také obsahovat texturované povrchy, loga, čísla dílů a jemné detaily přímo v čele formy, takže značky a identifikace jsou odlévány spíše než jako sekundární operace.

Materiálová účinnost a recyklovatelnost

Odlévání pod tlakem je proces téměř čistého tvaru, což znamená, že objem kovu v hotovém odlitku se blíží objemu spotřebovaného kovu. Na rozdíl od obrábění z plných sochorů – kde je u složitých dílů běžná rychlost úběru materiálu 50–80 % – tlakové lití vytváří relativně málo odpadu. Systémy žlabů, přepadové jímky a přepad jsou odříznuty a recyklovány přímo zpět do tavicí pece.

Primární slitiny používané při tlakovém lití – hliník, zinek, hořčík a slitiny na bázi mědi – jsou všechny vysoce recyklovatelné. Sekundární hliníkové slitiny (vyráběné z recyklovaného šrotu spíše než z primárního roztaveného kovu) tvoří většinu hliníku používaného při tlakovém lití a jejich výroba vyžaduje asi 5 % energie potřebné k výrobě primárního hliníku z bauxitové rudy. Díky tomu je tlakové lití skutečně udržitelnějším procesem tváření kovů ve srovnání s těmi, které se spoléhají na primární vstup kovu.

Při velkoobjemové výrobě mají i malá zlepšení ve výtěžnosti kovu významné dopady na náklady. Zařízení odlévající 10 000 kg hliníku denně, které zvyšuje výtěžnost ze 70 % na 75 %, obnoví 500 kg prodejného kovu za den – významné snížení vstupních nákladů a spotřeby energie.

Ekonomika nákladů ve měřítku

Odlévání pod tlakem má vysoké vstupní náklady na nástroje – výrobní forma pro středně složitý hliníkový díl obvykle stojí mezi 50 000 a 250 000 USD v závislosti na velikosti, složitosti a počtu dutin. U velmi velkých konstrukčních odlitků nebo víceskluzových nástrojů mohou náklady přesáhnout 500 000 USD. Tato investice s předstihem je hlavní překážkou tlakového lití pro maloobjemové aplikace.

Jakmile jsou však náklady na nástroje amortizovány v rámci dostatečného objemu výroby – obvykle 20 000 až 50 000 dílů nebo více – jednotkové náklady na tlakové lití klesnou hluboko pod alternativy. Kombinace rychlých časů cyklu, minimální práce na díl, nízkého zmetkovitosti a sníženého počtu sekundárních operací vytváří ekonomický profil jednotky, kterému se konkurenční procesy nemohou rovnat v objemu.

Tabulka ukazuje, kam se tlakové lití hodí: není to nejlevnější varianta pro malé objemy a neodpovídá CNC obrábění pro maximální přesnost. Ale pro střední až velké objemy výroby složitých dílů vyžadujících dobrou přesnost, hladké povrchy a nízké jednotkové náklady zaujímá pozici, kterou žádný jiný proces nemůže plně nahradit.

Konzistence a opakovatelnost v dlouhých výrobních sériích

Kalená zápustka z oceli H13 používaná při tlakovém lití hliníku je obvykle určena pro 100 000 až 200 000 výstřelů než bude vyžadovat renovaci nebo výměnu. Zinkové licí formy, pracující za nižších teplot a tlaků, běžně překračují 1 000 000 výstřelů . Během této životnosti se rozměry matrice mění minimálně, což znamená, že rozměry dílů zůstávají v rámci specifikace od prvního do posledního výstřelu.

Tato opakovatelnost je kritická pro výrobu na montážní lince. Když se tisíce identických dílů musí hodit dohromady s dalšími komponenty pocházejícími od více dodavatelů, je konzistence stejně důležitá jako přesnost. Držák litý pod tlakem, který správně sedí při výstřelu 1, by měl sedět stejně dobře při výstřelu 100 000 – a při dobře udržovaném procesu tlakového lití bude.

Moderní tlakové licí stroje používají řízení procesu s uzavřenou smyčkou k udržení parametrů výstřiku – rychlosti vstřikování, tlaku, teploty formy, doby chlazení – v těsných oknech, což dále zajišťuje, že vlastnosti dílu zůstanou konzistentní napříč směnami, operátory a dokonce i zařízeními, když je použita stejná specifikace formy.

Možnosti slitin a mechanické vlastnosti

Tlakové lití není omezeno na jeden materiál. Nejběžněji používané slitiny pro tlakové lití nabízejí každý specifický profil výkonu:

• Slitiny hliníku (A380, A383, ADC12): Nejpoužívanější materiál pro tlakové lití. Dobrý poměr pevnosti k hmotnosti, vynikající odolnost proti korozi, dobrá tepelná vodivost. Pevnost v tahu typicky 300–330 MPa. Ideální pro automobilové konstrukční díly, pouzdra elektroniky, tělesa čerpadel.
• Slitiny zinku (Zamak 3, Zamak 5, ZA-8): Vyšší hustota než hliník, ale výjimečná tekutost odlévání umožňuje nejtenčí stěny a nejjemnější detaily. Pevnost v tahu 280–400 MPa. Používá se široce v zámcích, hardwaru, konektorech a přesných miniaturních součástkách.
• Slitiny hořčíku (AZ91D, AM60): Nejlehčí konstrukční kov používaný při tlakovém lití, přibližně o 35 % lehčí než hliník. Pevnost v tahu 230–260 MPa. Rostoucí použití v automobilových přístrojových deskách, sloupcích řízení, šasi notebooků.
• Slitiny mědi (mosaz, bronz): Používá se tam, kde je vyžadována odolnost proti korozi, elektrická vodivost nebo vlastnosti ložisek. Vyšší opotřebení nástrojů v důsledku zvýšených licích teplot.

Mechanické vlastnosti dílů odlévaných pod tlakem, i když jsou obecně nižší než u kovaných ekvivalentů v důsledku mikroporéznosti v odlitku, jsou dostatečné pro velkou většinu konstrukčních aplikací. Tepelné zpracování hliníkových odlitků (temperace T5 nebo T6) může dále zlepšit pevnost a tvrdost tam, kde je to potřeba, i když je to omezeno na díly s nízkou pórovitostí vyráběné vakuovým litím nebo procesy tlakového lití.

Aplikace, kde tlakové lití přináší největší hodnotu

Pochopení toho, kde lití pod tlakem vyniká, pomáhá objasnit, kdy by mělo být specifikováno před konkurenčními procesy.

Automobilový průmysl

Na automobilový sektor připadá zhruba 70 % veškeré produkce hliníkových tlakových odlitků globálně. Bloky motorů, skříně převodovek, skříně spojek, olejová čerpadla, skříně diferenciálů, držáky odpružení a skříně baterií EV jsou všechny běžně odlévány pod tlakem. Snaha o odlehčení vozidel za účelem zlepšení palivové účinnosti a řady EV urychlila přechod od železných a ocelových odlitků k hliníkovým tlakovým odlitkům.

Spotřební elektronika

Rámy notebooků, vnitřní konstrukční rámy smartphonů, těla fotoaparátů a kryty audio zařízení jsou vyráběny tlakovým litím – především hliníku a hořčíku. Schopnost vyrábět tenkostěnné konstrukční rámy s integrovanými funkcemi pro odvod tepla a montážními výstupky činí tlakové lití preferovaným procesem pro tento sektor.

Průmyslová zařízení a elektrické nářadí

Skříně převodovek, koncové víka motorů, těla pneumatických a hydraulických ventilů a skříně elektrického nářadí jsou odlévány tlakovým litím ve velkém objemu pro odolnost a rozměrovou přesnost. Schopnost integrovat složité vnitřní porty do těles hydraulických ventilů je specifickou výhodou tlakového lití oproti obráběným alternativám.

Hardware, zámky a kování

Zinkové odlévání dominuje ve velkoobjemové výrobě dveřního kování, těles visacích zámků, kování skříní, sanitárních armatur a elektrických konektorů. Rozlišení detailů a povrchová úprava tlakového odlitku zinku odpovídají nebo překračují to, co je dosažitelné obráběním, za zlomek nákladů na jednotku objemu.

Omezení zohledňující váš výběr procesu

Tlakové lití není správnou volbou pro každou aplikaci. Jasno o jeho omezeních předchází nákladným chybám:

• Vysoká investice do nářadí: Malosériová výroba (pod 10 000–20 000 dílů) často nedokáže konkurenceschopně amortizovat náklady na nástroje. Lití do písku nebo lití vytavením může být ekonomičtější při nižších objemech.
• Pórovitost: Standardní vysokotlaké lití pod tlakem zachycuje vzduch v odlitku a vytváří mikroporéznost, která omezuje svařitelnost a ztěžuje tepelné zpracování. Vakuové lití pod tlakem a tlakové lití to zmírňují, ale zvyšují náklady na proces.
• Omezený sortiment slitin: Ne všechny kovy jsou vhodné pro tlakové lití. Slitiny s vysokým bodem tání, jako je ocel a titan, nejsou komerčně lité pod tlakem kvůli extrémním teplotám a rychlému opotřebení formy.
• Omezení velikosti dílu: Velmi velké díly vyžadují velmi velké a drahé stroje. Zatímco nyní existují konstrukční stroje na tlakové lití s ​​upínacími silami přes 6 000 tun, stále existují praktická omezení velikosti dílů.
• Konstrukční omezení: Tloušťka stěny musí zůstat relativně stejnoměrná, aby se zabránilo defektům smršťování. Hluboké podříznutí a určité vnitřní geometrie vyžadují boční akce nebo jádra, což zvyšuje složitost nástroje a náklady.

Žádné z těchto omezení nepopírá hlavní výhody tlakového lití – pouze definují provozní obálku, v rámci které je tlakové lití optimální volbou.

Vznikající vývoj rozšiřující možnosti tlakového lití

Proces tlakového lití se neustále vyvíjí, rozšiřuje rozsah jeho aplikací a řeší historická omezení.

Vakuové lití pod tlakem

Odsáváním vzduchu z dutiny formy před vstřikováním vakuové lití dramaticky snižuje poréznost. To umožňuje tepelné zpracování hliníkových odlitků T6, čímž se zlepšuje mez kluzu 30–50 % ve srovnání se stavem po odlití a otevřením konstrukčních aplikací dříve omezených na výkovky.

Polopevné tlakové lití (reocasting a Thixocasting)

Vstřikování kovu v polotuhém stavu – částečně ztuhlém do kaše spíše než plně kapalného – snižuje turbulence a zachycený plyn během vstřikování. Polotuhé tlakové odlitky mají mikrostrukturu blíže k výkovkům, s vynikajícími mechanickými vlastnostmi a svařitelností. Adopce roste v automobilových konstrukčních součástech.

Velkoformátové strukturální tlakové lití

Pro automobilové konstrukční megaodlitky jsou nasazovány stroje s uzavírací silou od 6 000 do 9 000 tun. Tyto systémy, které byly průkopníkem v hromadné výrobě společností Tesla a které jsou nyní přijímány několika výrobci OEM, produkují struktury v bílé barvě v jednotlivých odlitcích, které dříve vyžadovaly desítky lisovaných a svařovaných součástí. To představuje zásadní posun ve způsobu výroby konstrukcí vozidel.

Návrh nástrojů řízený simulací

Pokročilý software pro simulaci toku formy a tuhnutí umožňuje optimalizaci nástrojů pro tlakové lití před řezáním jakéhokoli kovu. Umístění vtoku, geometrie žlabu, umístění přepadu a návrh chladicího kanálu jsou ověřovány digitálně, což snižuje počet nutných iterací nástrojů a zkracuje dobu od návrhu k prvnímu výrobnímu dílu. To snižuje historicky vysoké náklady a časové riziko vývoje nástrojů pro tlakové lití. $
