Odlévání hliníku: Procesy, slitiny a osvědčené postupy

Co vlastně hliníkové odlévání přináší

Hliníkový odlitek je dominantní volbou pro lehké konstrukční komponenty v automobilovém, leteckém, spotřebním a průmyslovém vybavení – a to z dobrého důvodu. Slitiny hliníku nabízejí hustotu zhruba 2,7 g/cm³ , asi třetinový oproti oceli, zatímco vysoce výkonné licí slitiny jako A380 a A356 dosahují pevnosti v tahu mezi 160 MPa a 330 MPa v závislosti na tepelném zpracování. Když tento poměr pevnosti a hmotnosti zkombinujete s vynikající odolností proti korozi, vysokou tepelnou vodivostí (kolem 96–160 W/m·K) a schopností vyplňovat složité geometrie forem, stává se odlévání hliníkového kovu nejhospodárnější cestou od surového kovu k hotovému dílu ve většině scénářů výroby středních až velkých objemů.

Přímý závěr pro každého, kdo hodnotí výrobní možnosti: pokud váš díl váží více, než potřebuje, pracuje v korozivním nebo tepelně náročném prostředí a musí být vyráběn v objemech nad zhruba 500 jednotek ročně, hliníkový odlitek téměř jistě překonává výrobu oceli, vstřikování plastů a tlakové odlévání zinku na základě celkových nákladů na díl. Zbytek tohoto článku přesně vysvětluje proč, s konkrétními údaji o procesech, slitinách, tolerancích a kontrole defektů.

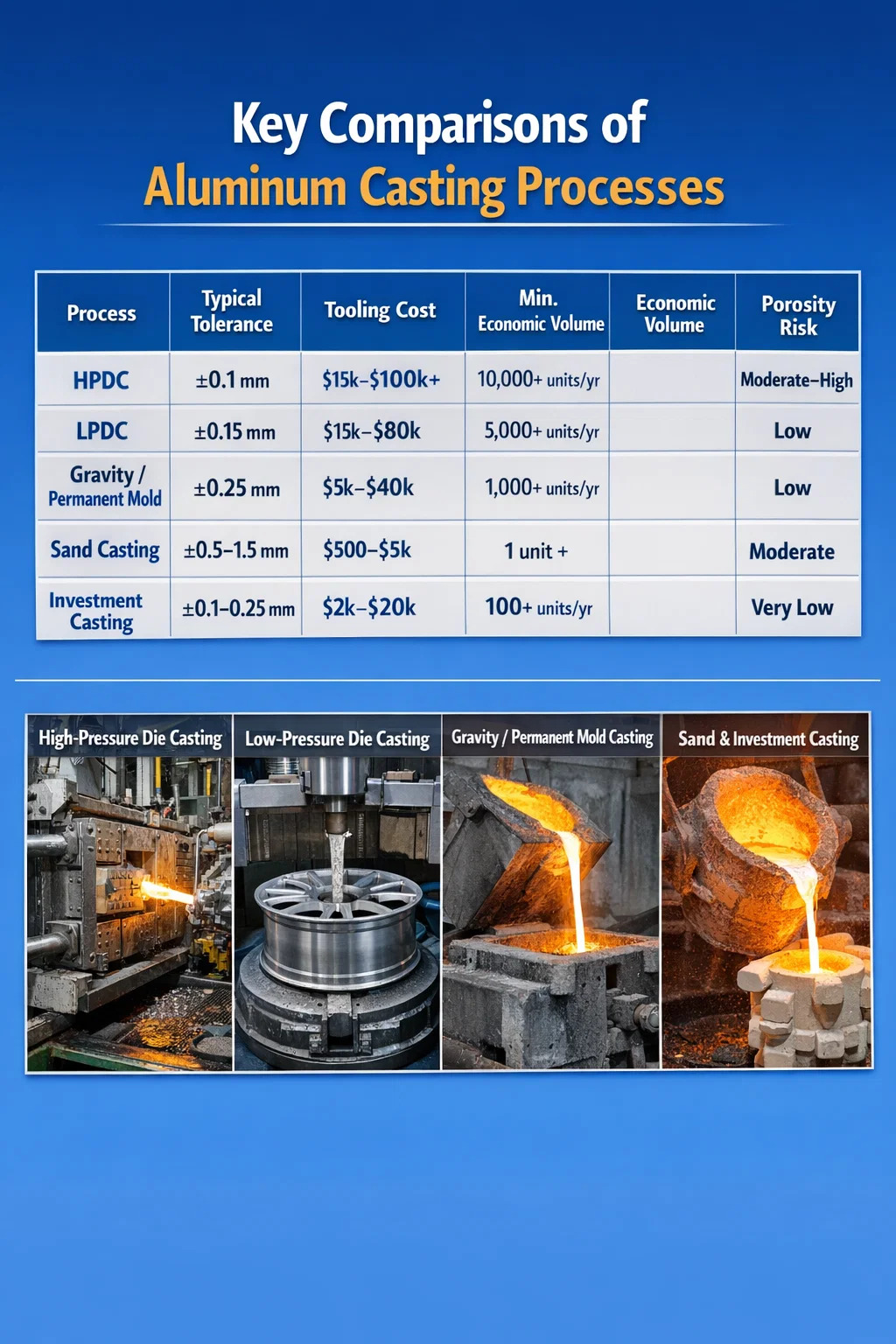

Procesy odlévání jádra hliníku a kdy je použít

Ne všechny metody odlévání hliníku jsou zaměnitelné. Každý proces má odlišný nákladový profil, dobu přípravy nástroje, rozměrovou kapacitu a rozsah povrchové úpravy. Výběr nesprávného procesu může zvýšit náklady na součást o 30–60 % nebo posunout rozměrové tolerance mimo přijatelné limity.

Vysokotlaké lití pod tlakem (HPDC)

HPDC tlačí roztavený hliník do kalené ocelové matrice při tlacích mezi 10 MPa a 175 MPa. Doby cyklů běží až 30–90 sekund na výstřel, což z něj činí preferovaný proces pro objemy nad 10 000 dílů. Rozměrové tolerance ±0,1 mm u malých prvků jsou běžně dosažitelné. Je možná tloušťka stěny 1,0–1,5 mm. Hlavním omezením je pórovitost: zachycený plyn během rychlého plnění vytváří mikroskopické dutiny, které ohrožují tlakovou těsnost a snižují únavovou životnost. Vakuově podporovaná HPDC to v podstatě řeší tím, že v dobře řízených provozech snižuje poréznost pod 0,5 % objemu. Náklady na nástroje se pohybují od 15 000 USD za jednoduchou matrici s jednou dutinou až po více než 100 000 USD za složité vícedutinové nástroje, což znamená, že HPDC má ekonomický smysl pouze při vyšších objemech.

Nízkotlaké lití pod tlakem (LPDC)

LPDC tlačí roztavený kov nahoru do formy pomocí tlaku vzduchu 0,02–0,1 MPa, což má za následek pomalejší a kontrolovanější plnění. Řízené tuhnutí vytváří hustší odlitky s nižší porézností ve srovnání s HPDC. Výrobci automobilových kol se z tohoto důvodu silně spoléhají na LPDC – hliníková kola vyrobená společností LPDC mohou dosáhnout prodloužení životnosti o 15–25 % oproti ekvivalentním kolům HPDC. Doby cyklů jsou delší, obvykle 3–8 minut, a náklady na nástroje jsou srovnatelné s HPDC, takže LPDC vyhovuje středněobjemové výrobě konstrukčně kritických dílů spíše než velkoobjemovým komponentům komodit.

Gravitační lití (trvalé formy).

Gravitační lití využívá opakovaně použitelné ocelové formy bez použití tlaku. Kov proudí dovnitř samotnou gravitací a vytváří odlitky s dobrou povrchovou úpravou (typicky Ra 3,2–6,3 µm), nízkou porézností a mechanickými vlastnostmi, které jsou vhodné pro tepelné zpracování. Díly A356-T6 vyrobené gravitačním litím pravidelně dosahují mezí kluzu 200–220 MPa s prodloužením 6–10 %, díky čemuž jsou vhodné pro aplikace kritické z hlediska bezpečnosti, jako jsou držáky motoru, součásti zavěšení a hydraulické rozvody. Náklady na nástroje jsou mírné, obvykle 5 000 – 40 000 USD a prahové hodnoty ekonomického objemu začínají kolem 1 000 dílů za rok.

Odlévání do písku

Odlévání do písku zůstává nejflexibilnějším procesem odlévání hliníku. Modelovací nástroje stojí pouhých 500–5 000 USD, dodací lhůty od objednávky po první odlití jsou často kratší než dva týdny a prakticky neexistuje žádné omezení velikosti – hliníkové díly odlévané do písku se pohybují od 50gramových držáků až po mnohatunová pouzdra čerpadel. Rozměrové tolerance jsou širší (typicky ±0,5–1,5 mm), povrchová úprava hrubší (Ra 12,5–25 µm) a doba cyklu je mnohem delší než u tlakového lití, ale pro prototypy, maloobjemové díly a velké konstrukční odlitky je lití do písku často jedinou praktickou možností. Varianty zeleného písku, písku pojeného pryskyřicí a ztracené pěny nabízejí různé kompromisy v přesnosti a ceně.

Investiční lití

Investiční lití (odlévání do ztraceného vosku) hliníku dosahuje nejjemnější povrchové úpravy a nejpřísnějších tolerancí ze všech procesů odlévání – Ra 1,6–3,2 µm a tolerance ±0,1–0,25 mm jsou standardní. Komplexní vnitřní geometrie, zářezy a tenké stěny až do 1,5 mm jsou dosažitelné bez jader. Proces je nákladný na díl vzhledem k HPDC při vysokých objemech, ale u leteckých armatur, oběžných kol a krytů lékařských zařízení, kde by náklady na obrábění byly jinak neúnosné, investiční lití značně snižuje celkové výrobní náklady.

Výběr správné hliníkové slitiny pro odlévání

Výběr slitiny je pravděpodobně tím nejdůslednějším rozhodnutím v designu hliníkových odlitků. Nesprávná slitina může způsobit křehkost, špatnou tekutost během lití, nadměrnou poréznost smršťování nebo nedostatečnou odolnost proti korozi – nic z toho nelze opravit samotnou optimalizací procesu. V rodině hliníkových odlévacích slitin dominuje křemík (Si) jako primární legující prvek, protože křemík dramaticky zlepšuje tekutost a snižuje smršťování při tuhnutí.

A380: HPDC Workhorse

A380 (Al-Si8,5-Cu3,5) je nejrozšířenější slitina pro tlakové lití na světě, která představuje odhadem 50–60 % veškeré výroby hliníku HPDC v Severní Americe. Jeho vysoký obsah křemíku (7,5–9,5 %) poskytuje výjimečnou tekutost, umožňující tenké stěny a složitou geometrii. Přídavky mědi (3–4 %) zvyšují pevnost v tahu po odlití na přibližně 324 MPa a tvrdost kolem 80 HB. Kompromisem je snížená tažnost (tažnost pod 3 %) a omezená svařitelnost. A380 není vhodný pro aplikace vyžadující tepelné zpracování T5 nebo T6, protože obsah mědi je náchylný k praskání napětím během kalení.

A356 a A357: Tepelně zpracovatelné konstrukční slitiny

A356 (Al-Si7-Mg0,3) a A357 s vyšším obsahem hořčíku (Al-Si7-Mg0,6) jsou primární slitiny pro gravitační a LPDC aplikace, kde záleží na konstrukčních vlastnostech. Při temperaci T6 (roztokové tepelné zpracování při 540 °C po dobu 8–12 hodin, kalení, stárnutí při 155 °C po dobu 3–5 hodin) poskytuje A356-T6 mez kluzu 207 MPa mez pevnosti v tahu 262 MPa a tažnost 6–10 %. A357-T6 zvyšuje mez kluzu na přibližně 290 MPa. Obě slitiny dobře reagují na svařování a pájení, což je činí vhodnými pro montáže. Slévárna musí obsah hořčíku přesně kontrolovat – ztráty 0,05 % Mg během tavení výrazně snižují mechanické vlastnosti.

319 Slitina: Všestranná střední varianta

319 (Al-Si6-Cu3.5) je široce používán pro bloky motorů, hlavy válců a sací potrubí, kde je potřeba střední pevnost v kombinaci s dobrou obrobitelností. Přijímá léčbu T5 a T6. Pevnost v tahu po odlití je kolem 185 MPa; Ošetřením T6 se zvýší na přibližně 250 MPa. Obsah mědi ve slitině poskytuje o něco lepší stabilitu při zvýšených teplotách než A356, což je relevantní pro součásti motoru, které se pohybují mezi okolní teplotou a provozní teplotou 200–250 °C.

535 a 512: Námořní a korozně kritické aplikace

Pokud je primárním hnacím motorem konstrukce odolnost proti korozi – námořní hardware, zařízení na zpracování potravin, komponenty pro manipulaci s chemikáliemi – slitiny s dominantním hořčíkem, jako je 535 (Al-Mg6.2) a 512 (Al-Mg4-Si1.8), překonávají slitiny s dominantním křemíkem. Vykazují vynikající odolnost vůči mořské vodě a slané vodě bez povrchových úprav a mají dobrou tažnost (tažnost 8–13 %). Trestem je špatná tekutost ve srovnání se slitinami křemíku, což omezuje tenkost stěn a geometrickou složitost. Slévárny odlévané 535 musí používat pečlivé postupy v peci, aby se zabránilo oxidaci hořčíku.

Pochopení a kontrola vad odlitků

Vady hliníkových odlitků jsou hlavní příčinou vyřazených dílů, vrácených záručních plnění a poruch v terénu. Pochopení hlavní příčiny každého typu defektu je mnohem užitečnější než obecné kontrolní seznamy kvality, protože každý defekt má jinou opravu a často více možných příčin, které je třeba systematicky izolovat.

Pórovitost: Plyn a smrštění

Pórovitost je nejběžnější vadou odlitku hliníku a je k dispozici ve dvou různých typech, které vyžadují různé zásahy. Pórovitost plynu vzniká z vodíku rozpuštěného v roztaveném hliníku. Tekutý hliník může při svém bodu tání rozpustit až 0,69 ml/100 g vodíku; pevný hliník pojme pouze asi 0,036 ml/100 g. Během tuhnutí se tento rozpuštěný vodík vysráží jako kulovité póry. Řešením je odplynění – odplynění rotačního oběžného kola dusíkem nebo argonem po dobu 8–15 minut snižuje obsah vodíku pod 0,10 ml/100 g, což je průmyslový standard pro konstrukční díly. Test za sníženého tlaku (RPT) nebo měření hustoty Archimedovou metodou potvrzuje kvalitu taveniny před litím.

Smršťovací pórovitost tvoří se při smršťování tuhnoucího kovu (hliník se během tuhnutí smršťuje přibližně o 3,5–8,5 % objemu) a tekutý kov nemůže proudit dovnitř, aby to kompenzoval. Objevuje se jako nepravidelné, rozvětvené dutiny v silných částech nebo na horkých místech. Řešením je přepracování vtoku a stoupačky: adekvátní objem stoupačky, správné umístění stoupačky nad nejtěžší částí a chlazení izolovaných tlustých oblastí pro podporu směrového tuhnutí směrem ke stoupačce. Simulační software, jako je MAGMASOFT nebo ProCAST, dokáže předpovědět pórovitost smrštění ještě před řezáním nástroje, čímž ušetří značné náklady na přepracování nástrojů.

Cold Shuts a Misruns

Studený uzávěr nastane, když se dva proudy roztaveného kovu setkají, ale nedokážou se plně spojit a zanechávají viditelný šev nebo slabou rovinu. K chybným chodům dochází, když kov ztuhne před úplným vyplněním formy. Obě vady vznikají z nedostatečné teploty kovu, nepřiměřené teploty formy nebo příliš nízké rychlosti plnění. U HPDC musí rychlost výstřiku ve druhé fázi (výplň matrice) obvykle dosáhnout 30–60 m/s, aby se zabránilo studeným uzávěrům v tenkých úsecích. Teplota formy pro tlakové lití hliníku se udržuje na 150–250 °C; její ponechání klesnout pod 150 °C spolehlivě způsobí defekty studeného uzavření ve stěnách tenčích než 2 mm.

Oxidové inkluze

Hliník vytváří pevný oxidový povlak téměř okamžitě, když je vystaven vzduchu. Turbulentní lití přehne tento oxidový film do odlitku jako bifilmové inkluze – tenké dvouvrstvé oxidové desky, které dramaticky snižují únavovou životnost a prodloužení. Teorie bifilmu Johna Campbella změnila slévárenskou praxi: klíčem je naplnit formu bez jakýchkoli turbulencí, které přehýbají povrch. Systémy spodního plnění, snížená výška vtoku, keramické pěnové filtry a pomalé řízené rychlosti nalévání snižují obsah bifilmu. Zlepšení únavové životnosti 2–5× bylo zdokumentováno v částech, kde byl obsah bifilmu snížen pouze redesignem hradla.

Horké slzení

Trhání za horka (praskání za horka) nastává v polotuhém stavu, když je odlitek zabráněno smršťování a tahová napětí převyšují pevnost částečně ztuhlého kovu. Obvykle se objevuje při náhlých změnách řezů, ostrých vnitřních rozích a oblastech, kde plíseň brání volné kontrakci. Opravy designu zahrnují zvětšení poloměrů zaoblení na minimálně 3 mm, vyvarování se poměru tloušťky sekce větší než 3:1 na spojích a navržení forem s vhodnou skládací schopností nebo částí kovové formy, které se pohybují s odlitkem během vyhazování.

Zásady návrhu forem, které určují kvalitu součásti

Forma nebo zápustka je místo, kde je kvalita hliníkového odlitku do značné míry určována – nikoli v dílně během výroby, ale během fáze návrhu a simulace před řezáním jakéhokoli kovu. Zkušení slévárenští inženýři se řídí souborem zavedených zásad, které zabraňují většině kategorií defektů před prvním zkušebním litím.

• Umístění dělicí čáry: Dělicí čára by měla být v nejširším průřezu součásti, aby se minimalizovala složitost zápustky a umožnily jednotné úhly úkosu. Přemístěním od kosmetických povrchů zabráníte záblesku ve viditelných oblastech.
• Úhly ponoru: Vnější povrchy vyžadují minimální ponor 1–2°; vnitřní povrchy (jádra) vyžadují 2–3° nebo více. Odstranění nedostatečného tahu je jednou z nejčastějších příčin poškození formy a deformace odlitku při vyhazování.
• Konstrukce vtokového systému: Vrata by měla být umístěna v nejtlustším průřezu a umístěna tak, aby vyplňovala formu postupně zdola nahoru. Více tenkých vtoků je obecně preferováno před jedním velkým vtokem, protože snižují lokalizovanou koncentraci tepla a zlepšují rovnoměrnost plnění.
• Přepadové jímky a odvětrání: V HPDC přepadové jímky na konci plnicích cest shromažďují studený kov, oxidy a zachycený vzduch, které by se jinak staly vměstky. Větrací otvory o hloubce 0,05–0,15 mm na dělicí linii umožňují unikání vzduchu bez blikání.
• Uspořádání chladicího kanálu: Rovnoměrné chlazení matrice zabraňuje lokalizovaným horkým místům, která způsobují smršťovací poréznost a pájení matrice. Konformní chladicí kanály – nyní obrobitelné pomocí EDM a aditivně vyráběných vložek zápustek – mohou zkrátit dobu cyklu o 15–30 % ve srovnání s konvenčními vrtanými kanály.
• Umístění vyhazovacího kolíku: Vyhazovací kolíky musí být rozmístěny tak, aby na součást působily rovnoměrně. Kolíky soustředěné na jednom konci způsobují deformaci, zejména u tenkostěnných odlitků. Značky kolíků musí být umístěny v nekosmetických, nefunkčních oblastech.

Tepelné zpracování hliníkových odlitků: Kdy a jak

Tepelné zpracování může podstatně zvýšit mechanické vlastnosti hliníkových odlitků – ale pouze tehdy, když je slitina tepelně zpracovatelná a odlitek má dostatečně nízkou pórovitost, že kalení nezpůsobí tvorbu puchýřů. Odlitky HPDC se standardními úrovněmi porozity plynu nemohou být konvenčně zpracovány T6, protože zachycený plyn expanduje během namáčení při rozpouštěcím tepelném zpracování při 500–540 °C a vytváří povrchové puchýře. To je jeden z důvodů, proč se HPDC obecně používá ve stavu odlitku nebo T5 (pouze umělé stárnutí, bez úpravy roztokem).

Úprava T6 pro gravitační a pískové odlitky

U gravitačních odlitků A356 a A357 začíná cyklus T6 rozpouštěcím tepelným zpracováním při 535–545 °C po dobu 8–12 hodin, během kterých částice křemíku sféroidizují a Mg2Si se rozpouští v matrici. Odlitek se poté ochladí v horké vodě (60–80 °C) spíše než ve studené vodě, aby se snížilo zbytkové pnutí a přitom se dosáhlo přesycení. Následuje umělé stárnutí při 150–160 °C po dobu 3–5 hodin. Každý krok je kritický: nedostatečné namáčení během úpravy roztokem zanechává Mg₂Si nerozpuštěný a snižuje dosažitelnou pevnost o 10–15 %; nadměrné stárnutí snižuje pevnost a tvrdost, protože sraženiny hrubnou.

Úprava T5 pro tlakové odlitky

Úprava T5 – umělé stárnutí bez předchozího ošetření roztokem – je použitelná na odlitky HPDC vyrobené ze slitin, které si zachovávají určité přesycení z rychlého ochlazení formy. U slitin A380 a podobných slitin zvyšuje stárnutí T5 při 155–165 °C po dobu 4–6 hodin tvrdost o 10–20 % a zlepšuje rozměrovou stabilitu. Neprodukuje zlepšení vlastností T6, ale zabraňuje problémům s puchýři souvisejícími s pórovitostí. Pro aplikace vyžadující plné vlastnosti T6 ve formě tlakového lití jsou alternativními cestami vakuové tlakové lití nebo squeeze casting (které produkují odlitky s nízkou porézností kompatibilní s roztokem).

Rozměrová stabilita a úleva od napětí

Odlitky určené pro přesné obrábění, které nejsou jinak tepelně zpracovány, by měly projít žíháním pro uvolnění pnutí při 230–260 °C po dobu 2–4 hodin. Zbytková napětí z tuhnutí a vyhození mohou způsobit rozměrové posuny o 0,1–0,5 mm během nebo po obrábění tenkostěnných prvků. To je zvláště důležité pro odlitky skříně a tělesa ventilu s přesně tolerančními umístěními otvorů.

Obrábění hliníkových odlitků: Rychlosti, posuvy a výběr nástroje

Hliník patří mezi nejobrobitelnější ze všech odlévacích materiálů, ale přítomnost křemíku a jiných tvrdých částic v odlévacích slitinách znamená, že výběr nástrojů a řezné parametry se liší od těch, které se používají u tvářeného hliníku. Správné nastavení snižuje životnost nástroje 3–10× ve srovnání s neoptimálními volbami.

Slitiny s vysokým obsahem křemíku (A380, A390 s 16–18 % Si) jsou výrazně abrazivnější než slitiny s nízkým obsahem křemíku. Nástroje z polykrystalického diamantu (PCD) jsou standardní volbou pro velkoobjemové obrábění těchto slitin, s životností nástroje 50 000–200 000 dílů na břit ve srovnání s 2 000–10 000 díly z tvrdokovu na břit v ekvivalentních aplikacích. Pro nízkoobjemové nebo méně abrazivní slitiny (A356, 319) je cenově výhodný karbid bez povlaku nebo s povlakem TiN.

• Rychlost řezání: 300–1 500 m/min pro karbid; 1 000–4 000 m/min pro PCD na hypoeutektických slitinách.
• Rychlost podávání: 0,1–0,4 mm/zub pro frézování; 0,1–0,5 mm/ot pro soustružení.
• Geometrie nástroje: Vysoké úhly čela (12–20°) snižují řezné síly a zabraňují vzniku nárůstku ostří. Leštěné drážky snižují přilnavost hliníku.
• Chladicí kapalina: Zaplavovací chladicí kapalina nebo mazání minimálním množstvím (MQL) zabraňuje chybám tepelné roztažnosti v přesných vývrtech; obrábění za sucha je možné pro hrubování, ale ne pro dokončování v úzkých tolerancích.

Vrtání a řezání závitů do litého hliníku vyžaduje pozornost cyklům vypichování, které odstraňují třísky v hlubokých dírách – sklon hliníku k zadření závitů za sucha je běžnou příčinou zlomení nástroje a vyřazených dílů. Závitotvorné závitníky (spíše než řezací závitníky) vytvářejí pevnější závity bez třísek a jsou průmyslovým standardem pro slepé závitové otvory v hliníkových odlitcích.

Možnosti povrchové úpravy hliníkových odlitků

Povrchy z litého hliníku jsou často vhodné pro nekosmetické vnitřní součásti, ale mnoho aplikací vyžaduje zlepšenou ochranu proti korozi, tvrdost nebo vzhled. Rozsah možností povrchové úpravy hliníkových odlitků je širší než u většiny ostatních litých kovů.

Eloxování

Eloxování typu II (standardní) vytváří 5–25 µm vrstvu oxidu hlinitého, která zlepšuje odolnost proti korozi a lze ji barvit v široké škále barev. Typ III (tvrdá anodizace) vytváří vrstvy 25–75 µm s povrchovou tvrdostí až 400–600 HV, vhodné pro otěrové povrchy. Omezení pro litý hliník spočívá v tom, že vysoký obsah křemíku ve slitinách HPDC (A380 při ~9 % Si) vytváří tmavší, méně rovnoměrné eloxované povrchy než slitiny s nízkým obsahem křemíku. Tvářená slitina A356 a 6061 eloxuje pro jasnější, jednotnější povrchy. Pokud je kvalita kosmetického eloxování požadavkem, výběr slitiny s tím musí počítat od začátku procesu návrhu.

Chromátový konverzní nátěr (Alodin / Iridit)

Chromátový konverzní nátěr (MIL-DTL-5541 Třída 1A nebo Třída 3) je široce používán v letectví a obraně pro ochranu proti korozi a přilnavost nátěru. Nepřidává prakticky žádné rozměrové nánosy (0,25–1 µm) a zachovává si elektrickou vodivost, díky čemuž je vhodný pro aplikace stínění EMI/RFI. Složení trojmocného chromátu (Cr3⁺) je nyní standardem ve většině zařízení kvůli ekologickým předpisům pro šestimocný chromát (Cr⁶⁺).

Práškové lakování a tekuté barvy

Práškové lakování hliníkových odlitků vytváří trvanlivý, nárazuvzdorný povrch o tloušťce 60–120 µm. Předúprava (fosforečnan železitý, zirkonát nebo fosforečnan zinečnatý) určuje přilnavost povlaku a odolnost proti korozi – bezchromová předúprava zirkonátem se stala standardem pro automobilové exteriérové ​​hliníkové komponenty. Systémy kapalného základního nátěru se používají tam, kde je vyžadována přísnější kontrola tloušťky filmu nebo kde maskování složité geometrie činí práškové lakování nepraktickým.

Tryskání a omílání

Tryskání ocelovými nebo keramickými broky o průměru 0,2–0,8 mm se běžně používá k čištění odlitých povrchů oxidové kůže, zlepšení vizuálního vzhledu a zavedení příznivých tlakových zbytkových napětí 50–150 MPa na povrch. Bylo prokázáno, že řízené brokování odlitků A357 pro letectví a kosmonautiku prodlužuje únavovou životnost o 30–60 % ve vysokocyklových aplikacích tímto mechanismem tlakového namáhání. Ovalování (vibrační úprava) v keramickém médiu odstraňuje otřepy z hran a zlepšuje kvalitu povrchu rovnoměrně na složité geometrii bez ruční manipulace.

Metody kontroly kvality odlévání hliníku

Efektivní kontrola kvality hliníkových odlitků vyžaduje několik doplňkových metod, protože žádná jediná technika neodhalí všechny typy vad. Vizuální kontrola, měření rozměrů a nedestruktivní testování (NDT) jsou nezbytné v kompletním systému kvality pro kritické díly.

• Rentgenové a CT vyšetření: Průmyslový rentgen (2D radiografie) je standardní metodou pro detekci vnitřní pórovitosti, vměstků a smrštění v hliníkových odlitcích. Skenování 3D počítačovou tomografií (CT) poskytuje volumetrické mapy defektů s rozlišením voxelů až 5–50 µm, což umožňuje kvantitativní analýzu pórovitosti podle kritérií přijatelnosti, jako jsou ASTM E2868 nebo ASTM E505. CT skenování se stále více používá při vývoji a kontrole prvního artiklu, i když kontrola výroby využívá 2D rentgen.
• Kontrola penetrantu barviva (DPI): DPI odhaluje defekty narušující povrch – praskliny, studené uzávěry, poréznost povrchu. Je levná a použitelná pro všechny hliníkové slitiny. Penetrační systémy typu I (fluorescenční) využívající UV světlo detekují jemnější defekty než systémy s viditelným barvivem a jsou standardem pro odlitky pro letectví a kosmonautiku podle ASTM E1417.
• Souřadnicový měřicí stroj (CMM): CMM s dotykovou sondou nebo optickým skenerem ověřuje rozměrovou shodu s popisky GD&T. Prvotní kontrola nového odlitku obvykle vyžaduje změření 100 % kritických rozměrů na 3–5 vzorcích; kontrola výroby používá statistické vzorkování podle ANSI/ASQ Z1.4 nebo Z1.9.
• Testování tvrdosti: Tvrdost podle Brinella (HBW 5/250) je standardní pro hliníkové odlitky. Poskytuje rychlé, nepřímé ověření, že tepelné zpracování bylo správně provedeno – A356-T6 by měl vykazovat 75–90 HB; As-cast A380 ukazuje 75–85 HB. Testování tvrdosti nenahrazuje testování tahem pro splnění specifikace, ale je užitečné pro 100% testování výroby.
• Zkoušky na tah a únavu: Destruktivní mechanické zkoušky se provádějí na samostatně odlévaných zkušebních tyčích nebo na výřezech výrobních odlitků při frekvencích stanovených zákaznickými normami nebo interními plány kvality. ASTM B108 upravuje postupy odlévání zkušebních tyčí pro gravitační lití a lití do trvalých forem.

Nákladové ovladače v projektech odlévání hliníku

Pochopení toho, kde se náklady kumulují v projektu odlévání hliníku, umožňuje kupujícím a inženýrům činit rozhodnutí o návrhu a nákupu, která snižují celkové náklady, spíše než jen optimalizovat jednotlivé položky. Pět největších nákladových faktorů ve většině programů odlévání hliníku jsou amortizace nástrojů, suroviny, energie, zmetkovitost a sekundární operace.

Amortizace nástrojů

Při malých objemech dominují náklady na nástroje na jeden díl. Zápustka HPDC v hodnotě 50 000 USD amortizovaná přes 10 000 dílů zvyšuje náklady na nástroje o 5,00 USD na díl. Při 100 000 dílech přispívá 0,50 $ na díl. To je důvod, proč by výběr procesu při malých objemech měl upřednostňovat lití do písku nebo levné gravitační nástroje, i když jsou náklady na cyklus vyšší – aritmetika amortizace nástrojů obvykle vítězí při objemech pod 2 000–5 000 dílů za rok.

Cena slitiny a výtěžnost kovu

Cena primárního hliníkového ingotu kolísá s cenou LME, která se v posledním desetiletí pohybovala od 1 500 do 3 800 USD za metrickou tunu. Sekundární (recyklovaný) hliník stojí o 20–40 % méně než primární a používá se ve většině operací tlakového lití. Výtěžnost kovu – poměr hmotnosti hotového odlitku k celkovému odlitému kovu – se pohybuje od 50–60 % pro lití do písku (s velkými nálitky) do 80–92 % pro HPDC (s účinným vtokem). 10% zlepšení výnosu při provozu 500 tun za rok při ceně 2 000 USD/t hliníku snižuje náklady na materiál o 100 000 USD ročně.

Míra zmetkovitosti a její dopad po proudu

Míra zmetkovitosti při operacích odlévání hliníku se pohybuje od méně než 2 % v dobře provozovaných velkoobjemových zařízeních HPDC až po 10–20 % během spouštění nového programu nebo ve slévárnách se špatnou kontrolou procesu. Každé zvýšení zmetkovitosti o 1 % přidá přibližně 1 % k nákladům na díl, než se zohlední náklady na jakékoli sekundární operace, které již byly na vyřazených dílech provedeny. U dílů, které jsou před zjištěním defektu výrazně opracovány, mohou náklady na vyřazenou jednotku činit 3–5násobek samotných nákladů na odlévání. To je důvod, proč investice do monitorování procesů v reálném čase – senzory tlaku v dutinách, tepelné zobrazování teploty matrice, analýza profilu výstřelu – mají pozitivní ROI i při mírných objemech výroby.

Sekundární operace

Obrábění, tepelné zpracování, povrchová úprava, montáž a testování těsnosti jsou sekundární operace, které často převyšují náklady na odlévání v rovnici celkových nákladů na součást. Odlitek, jehož výroba stojí 4,00 USD, může stát 18,00 USD po obrábění, 3,00 USD po tepelném zpracování a 2,00 USD po povrchové úpravě – celkem 27,00 USD bez jakékoli marže. Revize návrhu pro výrobu (DFM) zaměřená na snížení sekundárních operací – eliminace zbytečných obrobených prvků, použití odlitých povrchů tam, kde to tolerance umožňují, navrhování samoumístěných prvků pro uchycení – rutinně snižuje celkové výrobní náklady o 15–30 %, aniž by byla ohrožena funkce součásti.

Nové vývojové trendy v technologii odlévání hliníku

Odvětví odlévání hliníku zaznamenalo v posledních deseti letech větší technický pokrok než v předchozích třech desetiletích, což je způsobeno především požadavky na elektrifikaci automobilů a odlehčení. Několik konkrétních vývojových trendů přetváří to, co lze vyrobit hliníkovým odlitkem a za jakou cenu.

Gigacasting a strukturální tlakové lití

Převzetí velkoformátových strojů HPDC (upínací síla 6 000–9 000 tun) společností Tesla k výrobě celých zadních konstrukcí podvozku jako jednotlivých odlitků – nahrazujících 70–100 jednotlivých lisovaných a svařovaných ocelových dílů – vyvolalo široký zájem o strukturální tlakové lití. Výrobní přístup snižuje počet dílů, eliminuje práci při svařování a montáži a snižuje hmotnost. Technickým problémem je udržovat dostatečně nízké úrovně poréznosti pro strukturální integritu v těchto měřítcích. Slitiny vyvinuté speciálně pro strukturální tlakové lití, včetně Silafont-36 a Aural-2, nabízejí vyšší tažnost (prodloužení 10–15 %) než standardní A380 v odlitém stavu bez tepelného zpracování, což v případě potřeby umožňuje upgrade T6.

Polopevné odlévání kovů (reocasting a Thixocasting)

Zpracování polotuhého kovu (SSM) vstřikuje hliník v částečně ztuhlém suspenzním stavu (40–60 % pevné frakce) spíše než plně kapalný. Tixotropní suspenze proudí pod tlakem, ale má mnohem nižší turbulenci než kapalná HPDC, což má za následek minimální strhávání plynu a obsah oxidového bifilmu. Odlitky SSM dosahují úrovně poréznosti pod 0,1 % a jsou plně kompatibilní s tepelným zpracováním T6, produkují mechanické vlastnosti blížící se tvářenému hliníku. Náklady na proces jsou 20–40 % oproti konvenčnímu HPDC, ale pro aplikace, kde je vyžadována strukturální integrita a tepelná zpracovatelnost u tlakově litého tvarového faktoru, je SSM technicky bezkonkurenční.

Design matrice řízený simulací

Software pro simulaci odlévání (MAGMASOFT, ProCAST, Flow-3D Cast) pokročil do bodu, kdy lze s vysokou přesností předpovídat vzor výplně, sekvenci tuhnutí, teplotní gradienty a rozložení zbytkového napětí ještě před výrobou nástrojů. Slévárny, které investují do schopnosti simulace, hlásí 30–50% snížení zkoušek nástrojů a vyřazení prvního výrobku. Ekonomický případ je přímočarý: simulační balíček v ceně 30 000 – 80 000 USD ročně ušetří podstatně více při přepracování nástrojů a šrotu v jakékoli slévárně provozující více než 2 až 3 miliony USD v ročních projektech nástrojů.

Aditivní výroba nástrojů a jader

3D tištěné pískové formy a jádra – vyráběné pojivovým tryskovým tiskem křemičitého písku – zkrátily dobu přípravy lití do písku z týdnů na dny a umožnily složité vnitřní geometrie, které jsou nemožné s konvenčními nástroji na jádro. Pískové jádro, které dříve vyžadovalo nástroj Core Box za 15 000 USD a 6týdenní dodací lhůtu, lze nyní vytisknout za 24–48 hodin za 200–800 USD. Pro tlakové lití zlepšují aditivně vyráběné konformní chladicí vložky a výstelky nálitků vyrobené fúzí laserového lože zlepšují tepelné řízení a životnost formy měřitelně ve vysoce produkčních programech.
